入坑 Drone CI

如果你不了解 Drone CI 不妨看看下面这个使用场景：

我有一个日记本，之前使用 Typecho 这个 CMS 来写日记，但是书写体验不太好（没有自动保存功能，写完提交时页面卡住等等问题），丢了两次日志后，我打算切换到 Jekyll 来写，它们文档的格式都使用 markdown，所以迁移起来很方便。

由于我之前使用了 Gitea 作为个人的代码仓库。所以我的日记被我放到了 Gitea 上。

jekyll 需要将写好的 markdown 文档来编译出 html 文件，再由 nginx 提供网页服务。那么问题来了：在仓库中只有 markdown 文档，除非每次写完日记手动执行一下 bundle exec jekyll build 然后同步到 nginx 服务器的指定目录下，否则看日记时只能看 markdown ，而且还要先把仓库中所有的日记下载下来才能看。这太不优雅了！

这时引入一个 CI/CD 流程就可以解决这个问题。从上面这个场景可以很明显地看出：Drone CI 就是帮助我们完成编译与部署过程的。

这类技术有一些名词，例如 CI/CD 以及 DevOps 等，它们的详细定义，请参考维基百科，这里就不过多赘述了。

Drone CI Alternate

除了 Drone CI 外，类似的实现还有许多，例如出名的 Github CI，Circle CI，Argon CI 等等，但我的需求是开源、本地部署、能够适配现有的代码仓库以及简单好用。

值得一提的是 Gitea 有自己的 CI，支持 Gitea Runners，可以兼容 Github CI，也就是说可以把现有的 Github CI 的 pipeline 直接抄来用。但是由于其处于 Alpha 阶段，还不稳定，所以我并没有使用它。

Deploy

Drone CI 由两大部分组成：

• Drone Server
  • Server 负责与代码仓库通信，获得代码更新状态，并给 runners 下达指令。
• Drone Runners
  • Runners 负责编译、部署等等过程。
  • 根据需求的不同，有不同的 Runner。例如需要使用 docker 可以使用 docker runner, 需要不同的处理器架构，也需要不同的 runner。

也就是说 Runners 可以有多个，而 Server 只有一个。这一点从单词的单、复数形式也可看出。本文中将说明 docker runner 的使用。

至于详细的部署流程请参考官方文档，对于 Gitea，部署完后，如果你想测试部署是否成功，则可以在仓库的 设置 -> Web钩子 -> 点开指定的钩子-> 最下方的测试推送。就可以了解 Drone Server 与 Gitea 的连接状态。

Drone CI Pipeline

Pipeline 是编译与部署的流程图，Runners 将根据 Pipeline 中的内容执行对应的步骤。你需要在需要使用 CI 的仓库中添加 .drone.yml 文件，并在该文件内编写 pipeline。

由于docker提供了环境隔离，便于测试、部署，你甚至可以把 runner 和 server 部署在同一台服务器上。下文中将以 docker pipeline 为主进行说明，其它类型的 pipeline 也大同小异。如果你还不了解 docker 请先学习 docker 再继续阅读。

docker pipeline 的执行将由如下几步组成：

1. clone 当前仓库的所有内容到一个临时Volume中，它将被挂载到每一步的容器中
2. 拉取当前步骤需要的容器镜像
3. 运行容器，并执行pipline中的指令
4. 以此 2和3 的方式执行一个或多个步骤
5. 结束运行，停止并删除容器

以上步骤均在 Runner 中执行，Runner 将使用宿主机的docker 环境，所以会修改运行环境，因此不建议在生产服务器上运行 Runner，而是使用专用的服务器。

值得一提的是：如果你的服务器性能不错，或某些步骤对服务器压力不大，且步骤间没有依赖关系，但耗时较长。你可以将多个上述任务并行，以缩短构建时间。

第一个 Pipeline

文中将以构建自己的 debian 镜像为例子来写一个 pipeline：

由于网络原因，如果你经常使用 docker 镜像进行测试，你会发现更新、下载软件的速度十分缓慢，因此我希望在官方提供的镜像上更换更新源，所以我写了下面这个dockerfile：

FROM debian:12

RUN rm -rf /etc/apt/sources.list.d/debian.sources \
    && touch /etc/apt/sources.list \
    && echo "deb http://mirrors.bfsu.edu.cn/debian/ bookworm main contrib non-free non-free-firmware" >> /etc/apt/sources.list \
    && echo "deb http://mirrors.bfsu.edu.cn/debian/ bookworm-updates main contrib non-free non-free-firmware" >> /etc/apt/sources.list \
    && echo "deb http://mirrors.bfsu.edu.cn/debian/ bookworm-backports main contrib non-free non-free-firmware" >> /etc/apt/sources.list \
    && echo "deb http://mirrors.bfsu.edu.cn/debian-security bookworm-security main contrib non-free non-free-firmware" >> /etc/apt/sources.list \
    && apt -y update \
    && apt -y install apt-transport-https ca-certificates \
    && sed -i 's/http:/https:/g' /etc/apt/sources.list

RUN apt -y update \
    && apt -y upgrade

上面的文件保存在仓库的 debian/Dockerfile 。下面我需要使用 pipeline 来实现 docker image 的自动构建：

---
kind: pipeline
type: docker
name: debian-builder

steps:
  - name: build-debian
    image: plugins/docker
    settings:
      build_args:
        - HTTP_PROXY=http://192.168.1.10:10801
        - HTTPS_PROXY=http://192.168.1.10:10801
      registry: example.registry.com
      repo: example.registry.com/user/debian
      username:
        from_secret: docker_username
      password:
        from_secret: docker_password
      tags:
        - latest
        - 12
        - bookworm
      dockerfile: ./debian/Dockerfile

可以看到这怎么和前面说的步骤不一样，这个pipeline中并没有什么 linux 命令，它需要干什么呢？其实对于这种常见的操作（制作docker镜像、同步、release），你不需要手动编写 pipeline，在插件市场中可以找到对应的插件，你只需要填写对应的参数即可。

下面是一些需要说明的参数：

step

首先这个 pipeline 只有一个 step，这一 step 包含了制作镜像并 push 到镜像服务器 example.registry.com

proxy

我使用了 build_args 这将会让构建过程的网络通信通过代理服务器，如果你的网络连接受限，不妨加入代理服务器，这个参数也可以用于其它 step 中。

secret

对于密码肯定不能直接写在 .drone.yml 中。这会让你的密码暴漏在所有能访问代码仓库的人。 Drone 提供了两种解决方案：

• 使用 Drone 自己的密码管理功能
• 使用 HashiCorp Vault

这里就不讲 Vault 的集成了，直接使用 Drone 的密码管理：

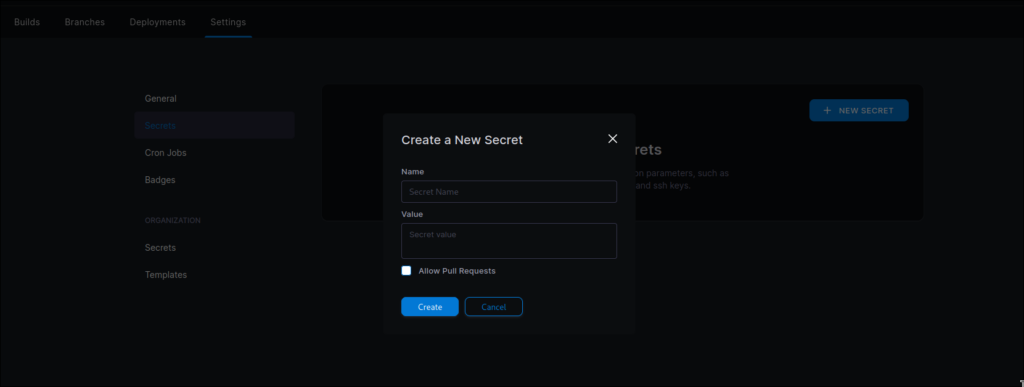

由于我需要推送到私有源，所以需要用户名和密码，对于这些插件来说，你需要打开 Drone 的管理界面，点开对应的项目，在 Settings 有一个 secret 选项用来存这类信息，例如用户名、密码、token等等。

secret 以键值对的形式存储，Drone 对值基本不做限制，根据需要，值可以是：

• 一个数字、字母密钥
• 一个包含密钥的 json

键则是：

• 在 pipeline 中使用的名字

对于这个示例 pipeline 我有两个密钥，分别是 docker_username 和 docker_password 他们的值对应我在私有源的用户名和密码。

这样我的密码就被安全地存好了，不会被别人看到。即使后续需要修改键值对，也不会直接看到原来的密码。

左侧下方的 Organization 中也有一个 secret，与上面那个不同的是，上方的 secret 仅限于该项目使用，下方组织（团队）里的 secret，则可以在多个项目中共用。如果你有 Vault 那么也是同样的道理，相对与这个简单的密码管理来说， Vault 功能要多得多。

以上就是一个基础的 pipeline 文件，它根据 Dockerfile，构建镜像、标记 tag 并使用用户名和密码完成认证，上传到私有源中。

Docker in Docker

在完成对 pipeline 的初步了解后，首先需要知道这个插件本身就是一个容器，你给它设置好环境变量，它会根据这些变量工作。现在，再猜想一下上方的插件是怎么做到构建镜像的。

很明显，在容器（插件）内部，我们还要依赖一个docker来构建镜像。如果只是一个没有 docker 的 linux 镜像是没办法完成上述操作的。

实现

Docker in Docker 简称 dind，指的是在容器中使用 docker 的概念。我以简单通俗的方式来说一下实现这个目标两种方法：

Nested

嵌套方式，容器以特权模式运行，在容器内部虚拟出来一个docker容器，类似于嵌套虚拟化

• 优点：
  • 内部容器完全隔离
  • 不污染宿主机环境
• 缺点：
  • 运行速度慢，不建议用于编译任务
  • 无法挂载主机资源
  • 无法使用 docker volume
  • 需要特权模式，安全性存在问题

docker.sock

直接将主机的 docker.sock 传递到容器内，容器使用它来创建新的容器，新容器和这个容器之间是平级的关系，你可以在宿主机上看到新容器。

执行任务的仍是宿主及的 docker。实际上这不叫 docker in docker 而是 docker outside of docker。但是它与 dind 的目标是一样的。

• 优点：
  • 相对于嵌套方式，有更高的性能
  • 可以使用宿主机上的资源
• 缺点：
  • 污染宿主机环境
  • 共享 sock 使安全性降低
  • 错误的挂载和操作会造成系统损坏

Plan B

由上可见，这两个方式各有各的问题我更倾向于使用 docker.sock 的方法。

除此之外，要实现相同的目标，其实可以使用一个虚拟机 runner 或 shell runner，直接在系统上运行docker，这样既不会污染环境，也不会降低速度。但是，你需要更多的设备并且能够对虚拟机、物理及进行生命周期的管理。使用起来更快捷、安全，但管理麻烦且需要更多设备。

本文以 docker runner 为主，这个内容就不在这里进行讨论了。

Nested DinD Pipeline

为了说明更多内容，我们来看看嵌套的 dind 的 pipeline 是什么样子的：

---
kind: pipeline
name: default

steps:
- name: test
  image: docker:dind
  volumes:
  - name: dockersock
    path: /var/run
  commands:
  - sleep 5 # give docker enough time to start
  - docker ps -a

services:
- name: docker
  image: docker:dind
  privileged: true
  volumes:
  - name: dockersock
    path: /var/run

volumes:
- name: dockersock
  temp: {}

请在创建一个空的仓库，运行上面这个 pipeline。注意：这个 pipeline 中使用了特权容器，你需要在 drone 的设置中的 Project Settings 打开 Trust 选项，信任这个仓库，这样 drone 才会运行 privilege 容器。

services

这里多出的 services 字段在 Drone 中作为为 step 中的步骤提供服务的容器，每一个 service 都作为一个单独的容器启动，来为 steps 中的步骤提供服务。它的使用场景主要用于测试步骤：如果你的程序需要使用 redis 数据库，或其它容器提供的服务，在这里可以很方便地运行。本处也是使用 service 的例子。

这里使用 privileged: true 来启动特权容器，为 step 提供 dind 环境。

volumes

volumes 是卷组，在 Drone 中有两种卷：

• 共享主机文件的卷组（类似于 docker bind volume）用于访问宿主机的文件
• 临时卷（类似于 docker named volume）临时卷只在执行 Pipeline 时存在，执行完后会销毁

这里有一个 dockersock 卷组，它是一个临时卷，它用来共享 service 中的 dind 容器下的 /var/run 来达到通过 sock 控制 dind 中的 docker 的目的，从而在 dind service 容器中创建容器。

那么我们 step 中的容器和这个 service 容器是平级的关系，你可以在宿主机上看到这两个容器。step 容器通过操作 service 的 sock 来在 service 容器中创建容器，创建的容器属于嵌套的方式，在宿主机上看不到。

该 pipeline 的 docker ps 输出将会是空的，原因是 service 容器中没有任何容器。

commands

commands 用于执行指令，你可以根据需要把用到的指令写在这里，这里的指令不像 Dockerfile 中的 RUN 每一各run会多一层。所以放心地写吧，需要多条命令就换行，不用使用 && 了。


这里是容器要使用的镜像，这也是我喜欢 docker runner 的一点。编译环境不用每次都搭建，只需要搭建一次，做成镜像，或者将该镜像的构建放入 CI/CD 工作流中。对于一些程序，直接使用对应的公共镜像就可以。

Drone CI plugins/docker

Drone 的开发团队在 dockerhub 注册了用户名为 plugins 的用户，所以 image 才是 plugins/docker 不得不说这个想法非常牛，这使得在 .drone.yml 的可读性非常好。

docker 插件使用的是 docker outside of docker，即直接使用 docker.sock。

docker 插件有一个特性：为了安全考虑，禁用了 volume，如果你试图在这个地方挂载 volume 那么这就会造成 docker.sock 无法访问。

但是这给我们带来了很多不变，例如最终容器需要前一个步骤（例如编译）得到的结果，但是你又没办法共享卷组，下面是这类问题的解决方法。

使用外部服务

构建一个简单的暂存文件的服务，例如使用 sftp，http(s) 这种基础的协议来传输文件，将某一步的结果上传至暂存服务器，再在打包最终镜像时下载下来。

Multi-stage

充分利用 Dockerfile 的功能来实现编译、构建镜像，具体参考 Multi-stage builds。在非必要的情况下，我更推荐这种方法。这会使得 pipeline 更加简单、清晰。

多任务并行

如果需要多个 steps 那么来构建多个 docker 镜像，那么这些 steps 会依次执行，构建完一个再构建下一个。对于构建一些不需要编译操作的 docker 镜像我喜欢让多个构建过程并行。

可以在 .drone.yml 中书写多个 pipeline 来实现这个功能即：

---
kind: pipeline
type: docker
name: alpine-builder

steps:
  - name: build
    ...
    ...
---
kind: pipeline
type: docker
name: debian-builder

steps:
  - name: build
    ...
    ...

这样就在执行时就会实现并行构建，对于其它需要并行操作的 steps 也可以使用相同方法。

Triggers

Drone 对于所有操作，都是默认执行的，例如：对于上面这些 pipeline，只要仓库有变化，例如发生 release、commit、pull request 等等，也包含定时任务，Drone 会执行 pipeline 流程。

如果你想做一个当发生 pull request 时触发的 CI/CD 流程，你可以在 pipeline 的下方加入：

trigger:
  event:
  - pull_request
  action:
  - opened

通过 triggers 可以在同一个 .drone.yml 文件中包含多个 pipeline（类似于多任务并行的写法），但是使用 triggers 限制 pipeline 的执行，对不同行为做不同的操作。

还有一个比较有用的功能就是 cron job, 在 Drone 的 web 页面，点击对应的仓库 settings -> Cron job 即可简单得创建定时任务，填上任务名字，执行分支和间隔，这样你可以实现诸如：Nightly 版本、每月更新等等，但是请注意，不要和 .drone.yml 内的 trigger 产生冲突。

更详细的 triggers 请参考官方文档。

小结

对于构建一个自定义的镜像，和写一些基础的 pipeline 需要掌握的内容差不多就是这样。

还记得文章开头的 jekyll 使用的问题吗？这是我的解决方法：

• 我的服务器每日拉取 ruby 镜像，构建出包含 jekyll 的镜像，并推送镜像到 Gitea
• 当 jekyll 仓库更新，触发 CI 工作流
  • 拉取每日构建的镜像
  • 使用 jekyll 将 markdown 转换为 html
• CD 部份很简单，使用 rsync 上传到 nginx 服务器，增量更新

我总是使用最新的 Gemfile 和 Gemfile.lock 避免因为 ruby 版本升级造成版本不匹配而不可编译问题。这样就构建出了一个完整的 CI/CD 工作流，我只负责写日记就行。不过，上面这个流程还有值得优化的地方：例如使用 jekyll 的增量编译。

通过使用 CI/CD ，我的仓库里只有 markdown 日记，几个 html 页面，没有 Gemfile 和 Gemfile.lock 等文件。代码仓库只会因为有了新的日志而发生变化。

当然，CI/CD 的目的不仅仅在于使用 jekyll 写日记，这只是本文为说明工作流程的例子而已。你还可以通过各种操作、插件，实现代码仓库的更新，例如使用：git-push 插件对代码库进行更新，ansible 插件实现集群部署。如果插件满足不了你的需求，你也可以自己写 pipeline。

CI/CD 只是 Devops 中的一部分，本文也只是大致说明了 Drone CI 的使用。还有更多的内容需要去学习，请参考其它的文档。不妨写一个 pipeline 练练手吧！
